Hello,

comme promis voici une petite explication visuelle du fonctionnement du mouvement en DEC de mon vieux bidule.

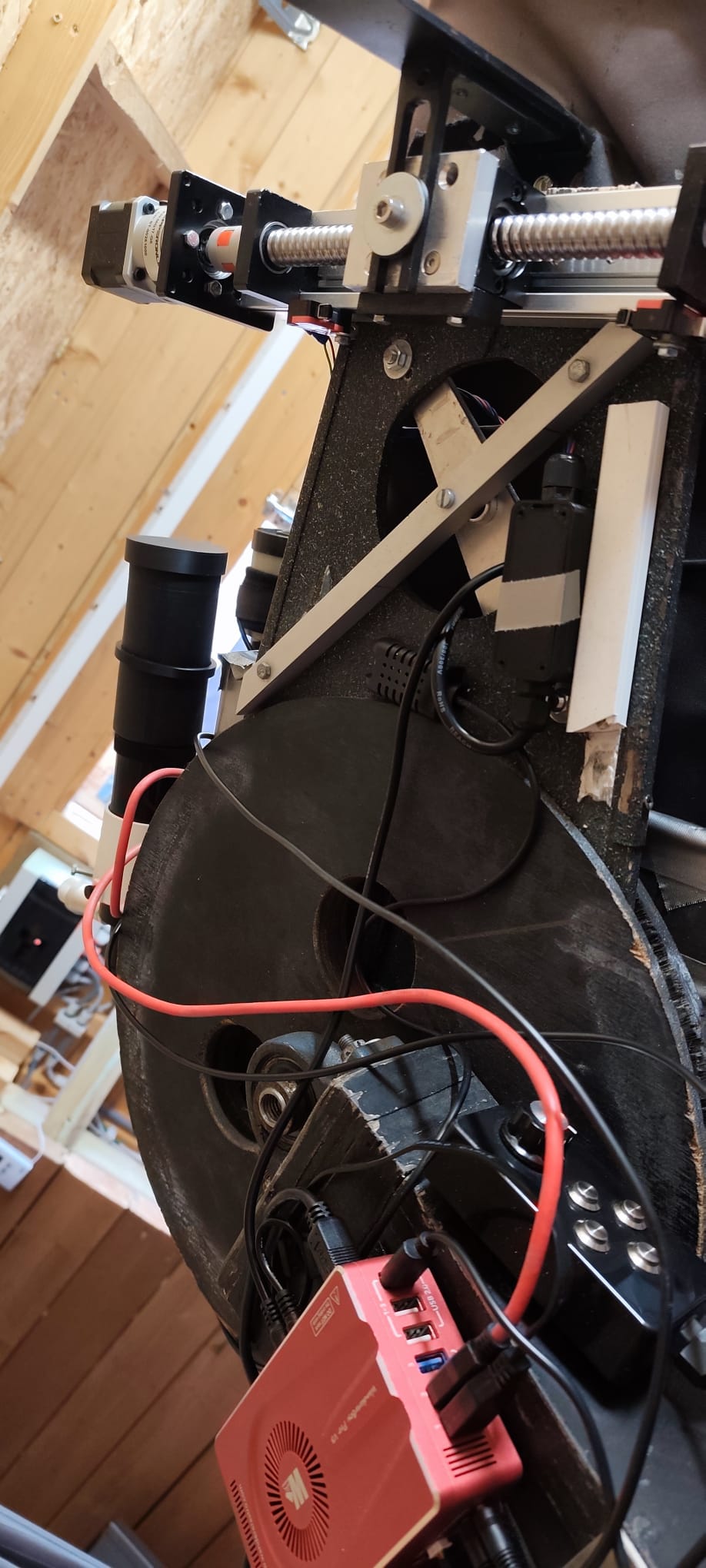

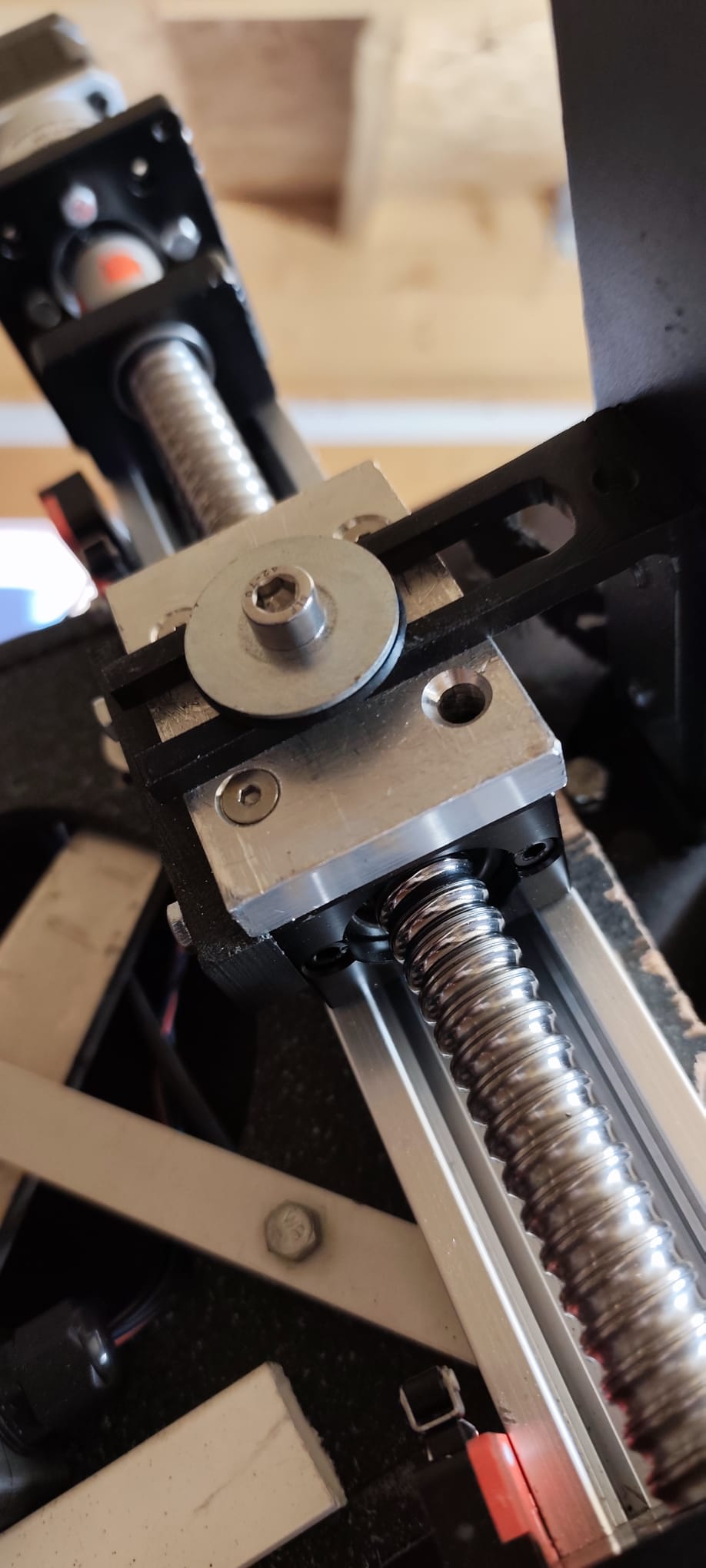

Donc…il s’agit d’un système à fouche. Le tube serrurier est posé sur la fourche via deux paliers. Entre le tube et la fourche il y a le « bras d’entrainement » sur lequel se trouve le moteur, la vis sans fin et son écrou. Ce dernier est fixé au tube via une glissière à l’écrou tracteur.

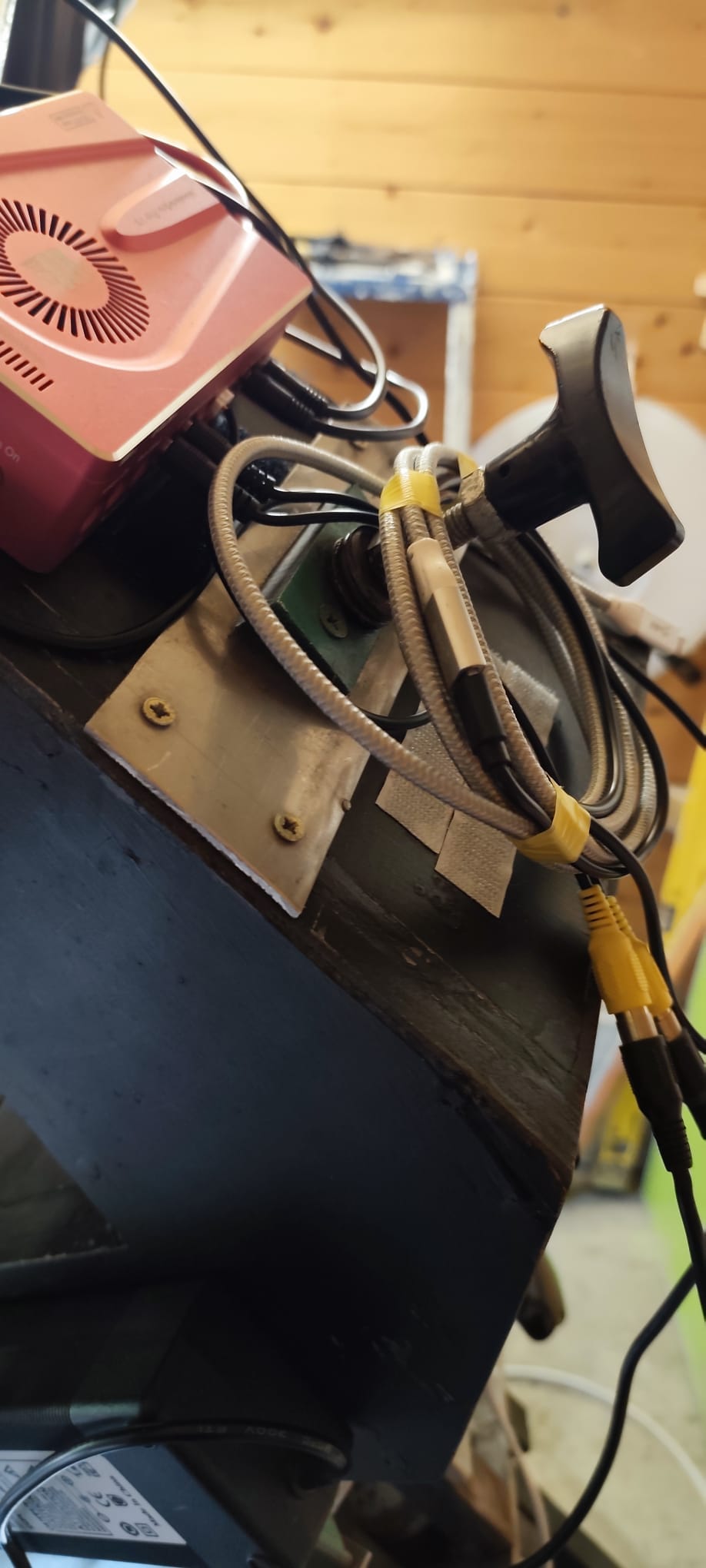

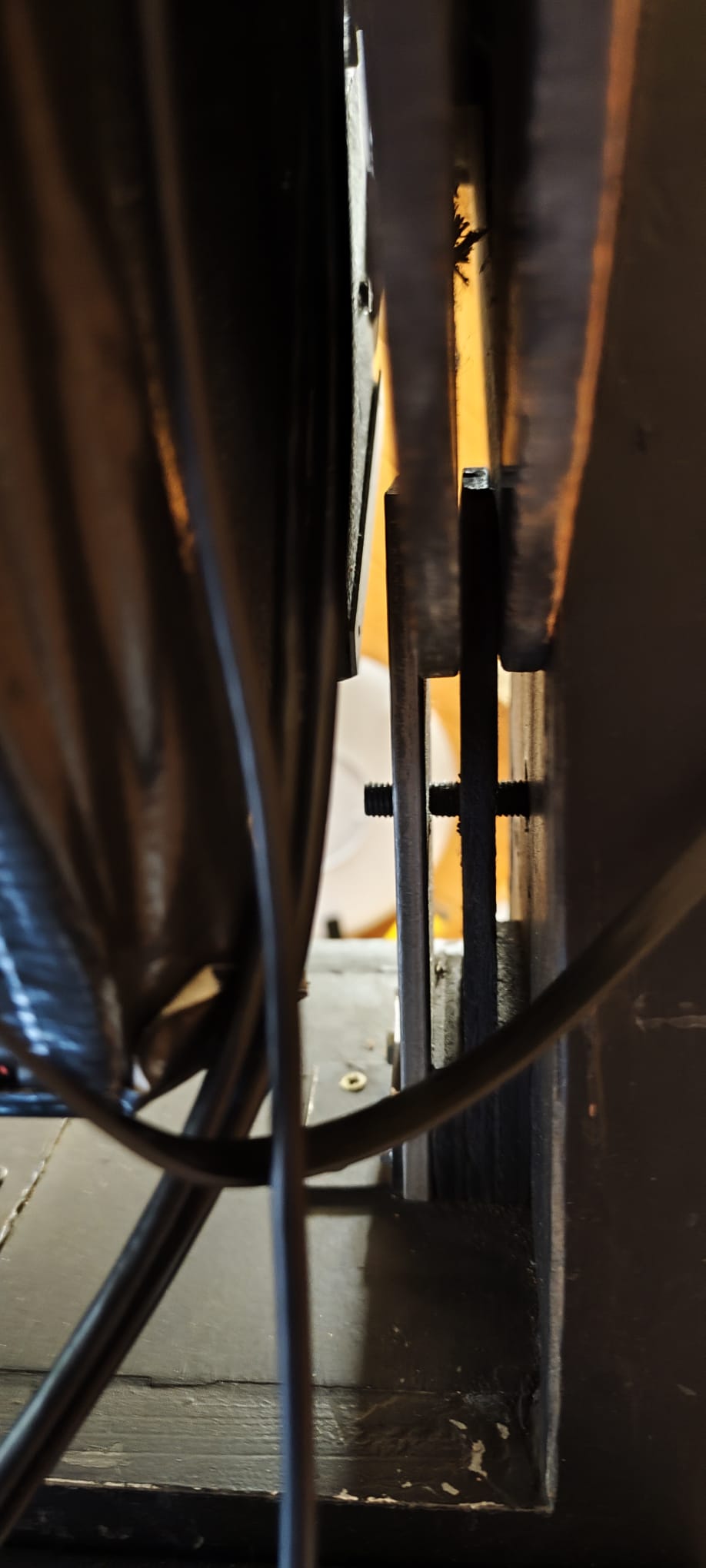

La partie ronde du bras est insérée dans un système d’étrier qui lorsqu’on le sert à l’aide de la poignée rend le bras solidaire de la fourche. Il est alors coincé fixe par rapport à la fourche et le seul moyen de faire bouger le tube en DEC est d’actionner le moteur. Soit via la raquette manuelle soit via le pc avec un pilote ascom ou encore avec le logiciel d’autoguidage.

Voilà, comme j’avais dit c’est simple.  Juste plus facile à visualiser avec quelques images ;o)

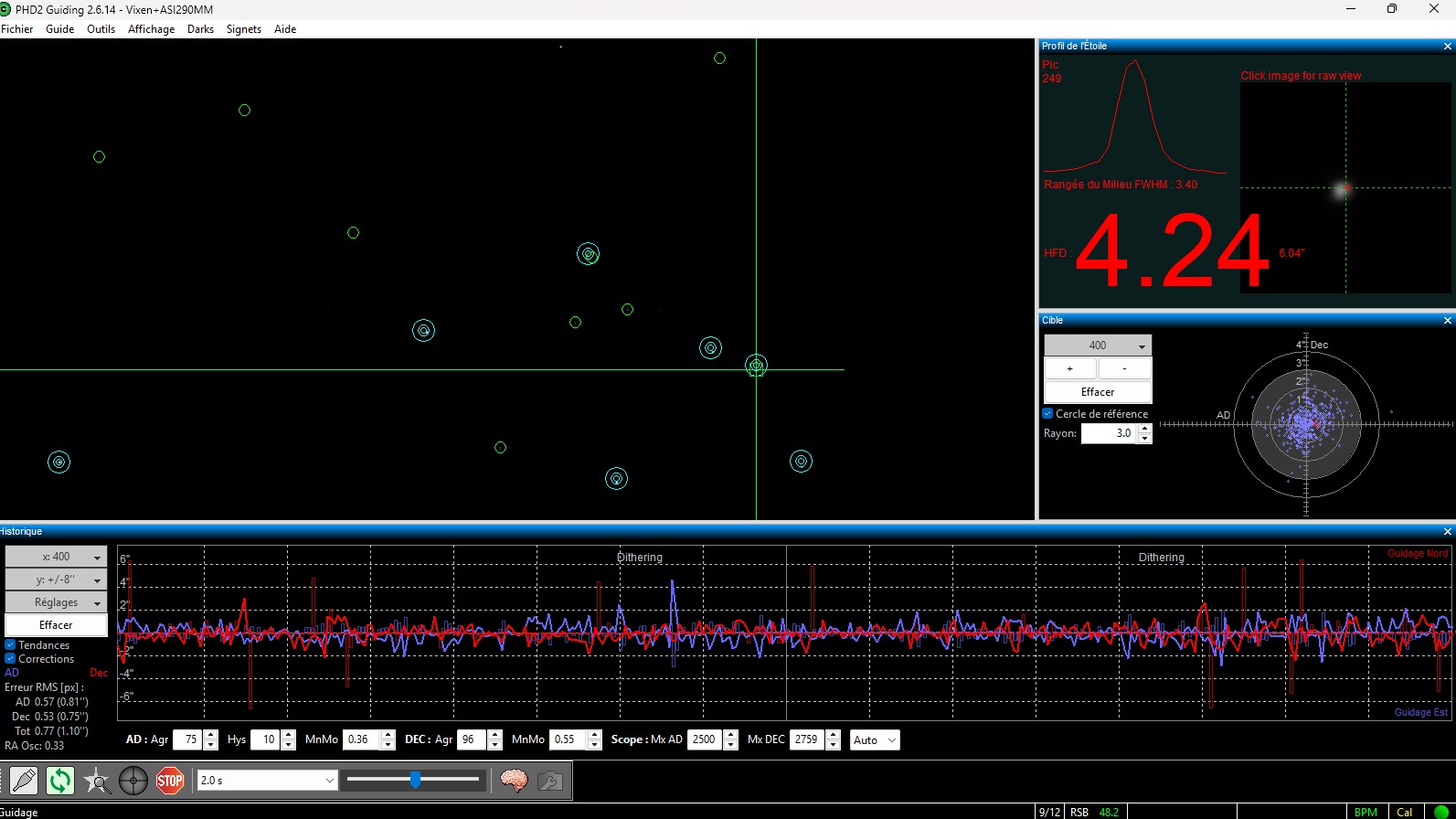

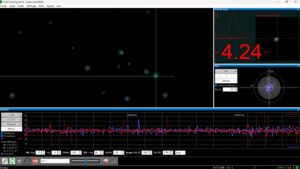

Finalement ça ne guide pas si mal pour un système bricolé.

JM
