MISE À JOUR ROTATEUR

C’est vrai que certains matériel astro, concurrence aidant, ont vu leurs prix quelque peu diminuer ces derniers temps. Et que se casser la tête pour faire du « fait maison » semble parfois discutable.C’est donc uniquement une question d’avoir l’envie et la motivation pour réaliser soi-même certains accessoires… :-)…

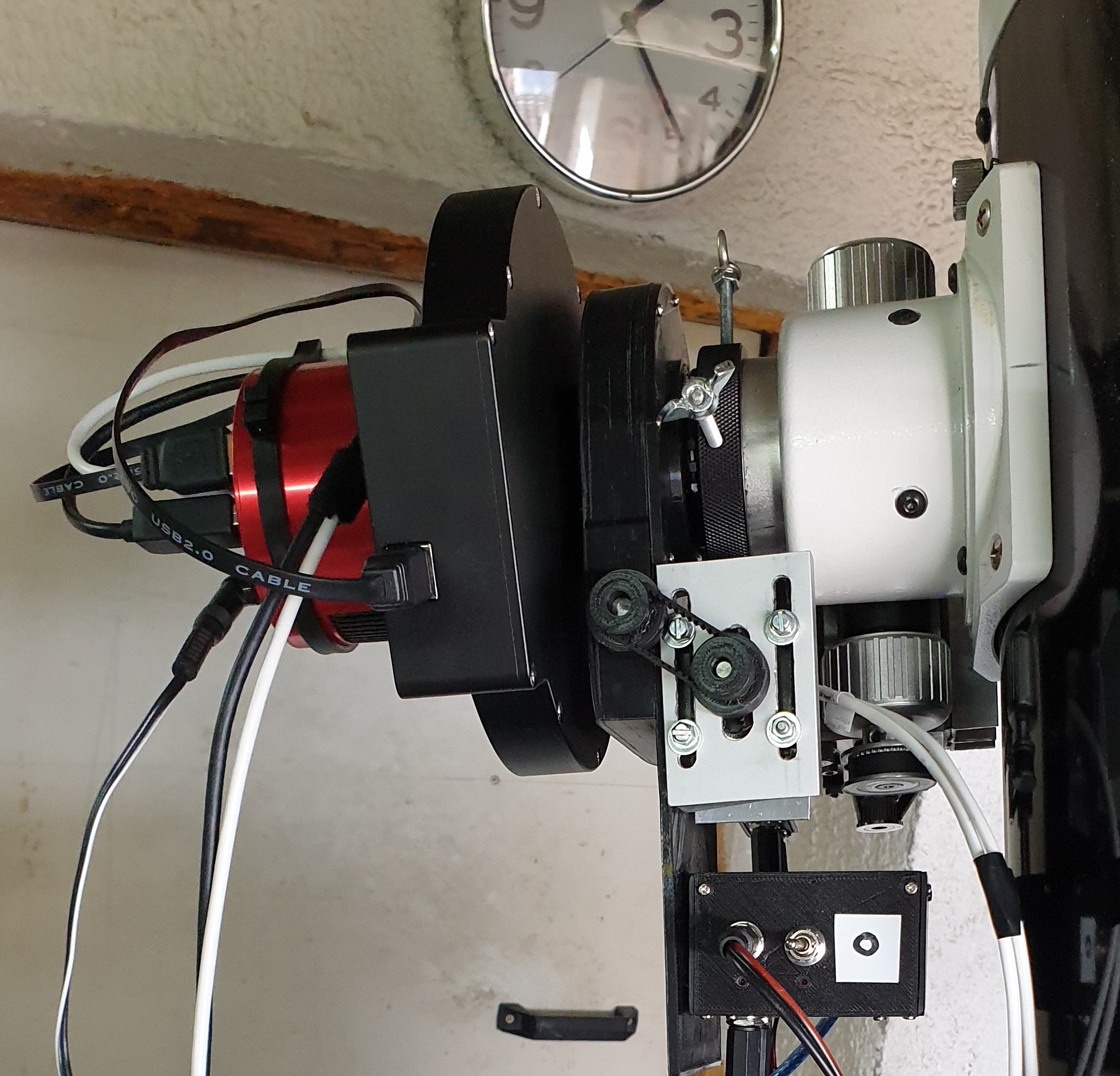

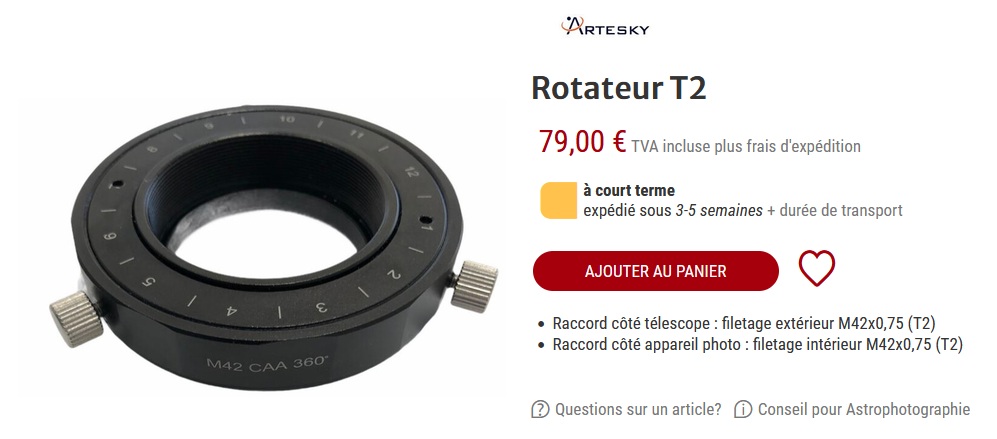

Mon rotateur de champs fait maison, datant de 2023, et basé sur le projet de Robert Brown (https://sourceforge.net/projects/arduino-myrotator/ ), a très bien fonctionné depuis lors.Le rotateur est fait sur base d’un rotateur manuel Artesky ( un peu moins cher quand je l’ai acheté et les rotateurs à l’époque n’étaient pas donné)

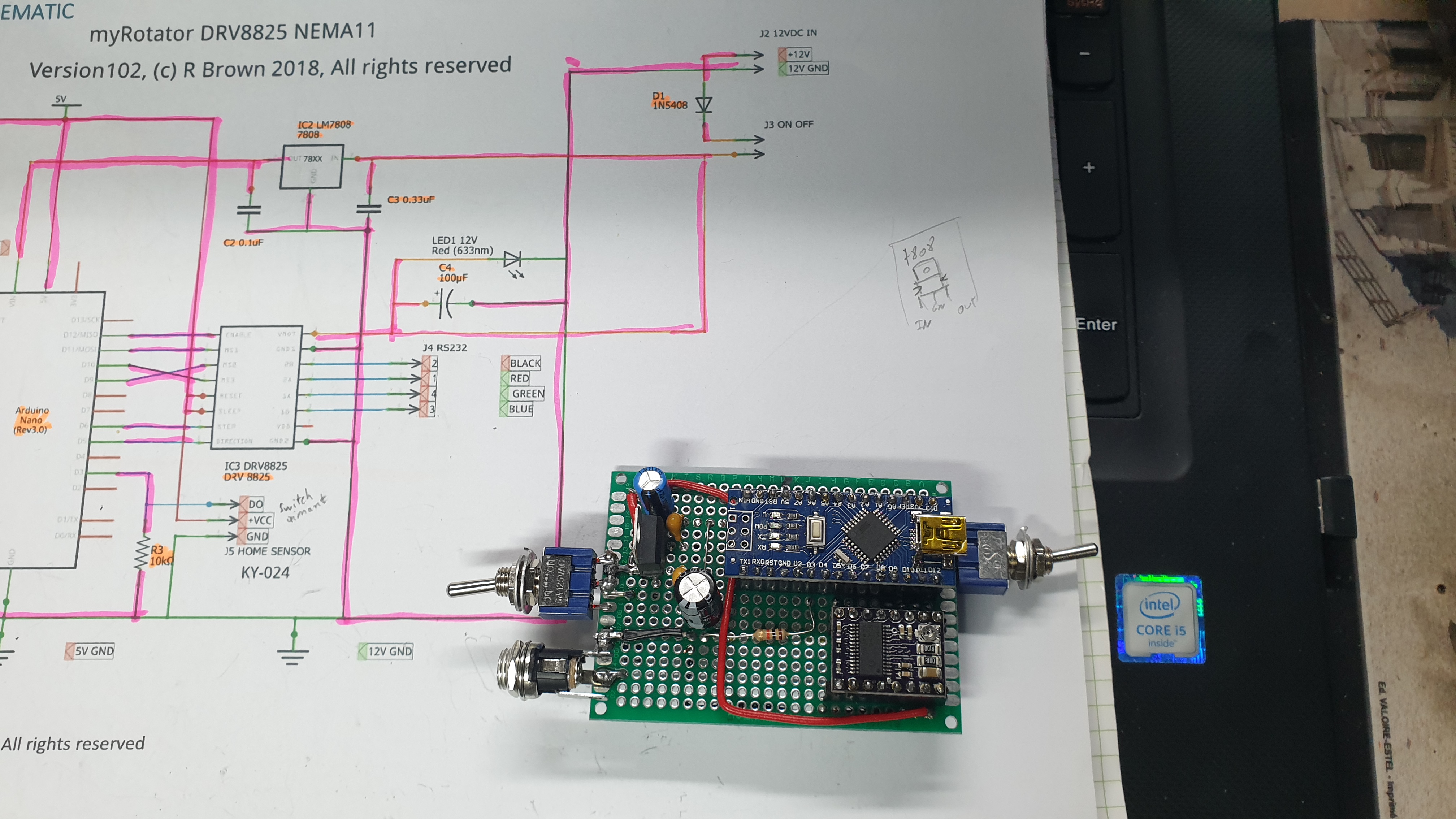

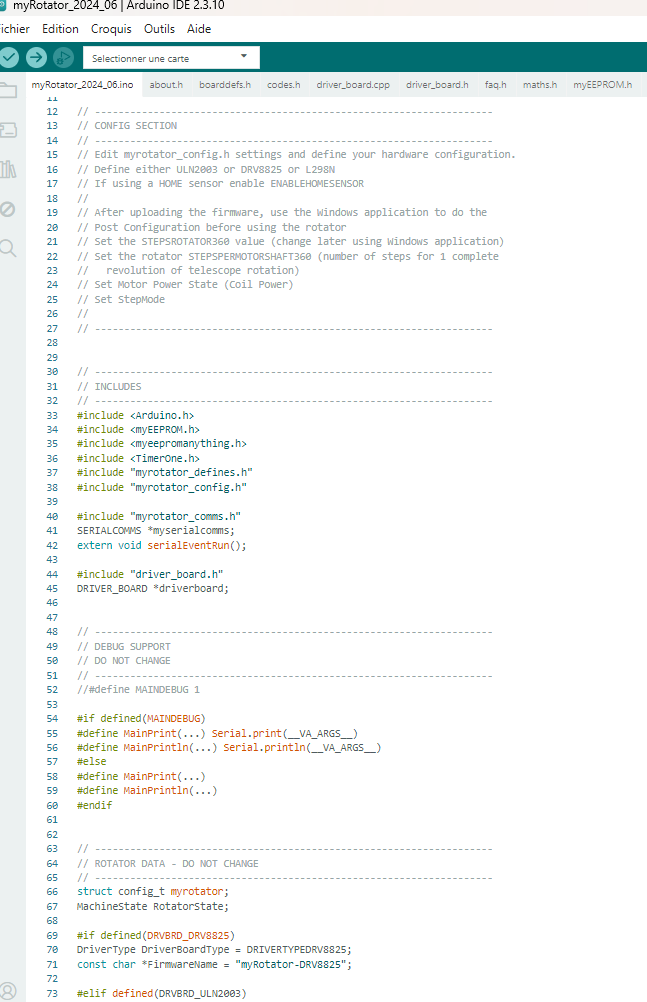

Il était temps de l’améliorer et de le rendre moins sujet à ce que l’on appelle le « Backlash », qui n’est rien rien d’autre qu’un petit jeu dans le mécanisme qu’il faut rattraper pendant l’utilisation.Ce qui néanmoins se fait aisément avec le programme de contrôle du Rotateur.Mais je voulais améliorer la précision du montage. Tout en gardant le montage électro et sa programmation Arduino

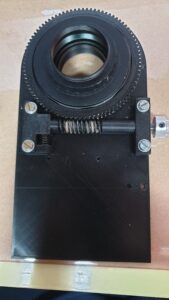

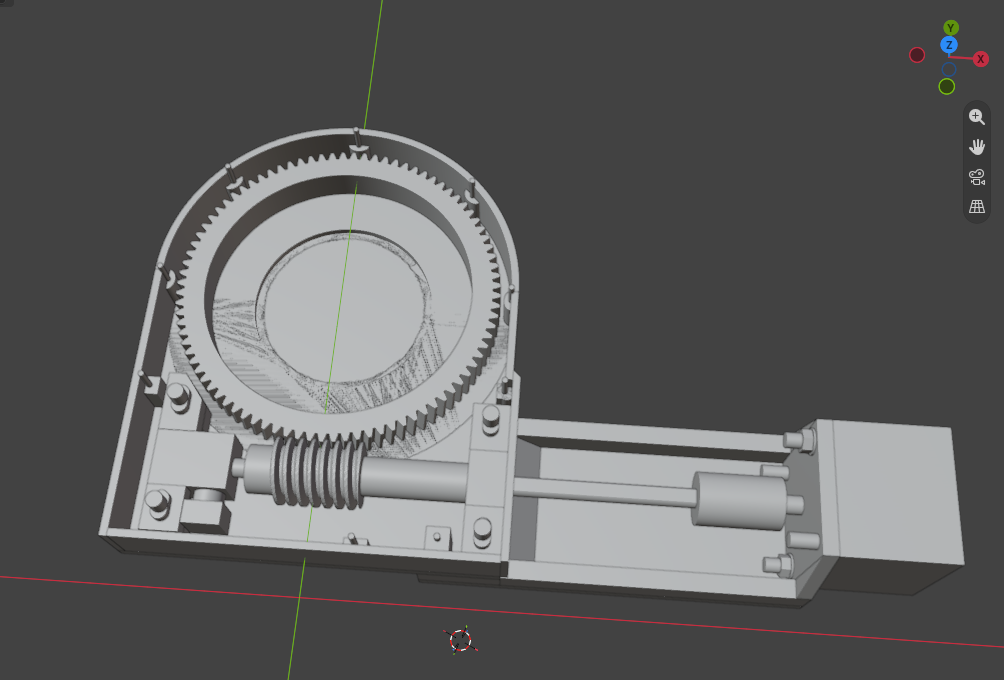

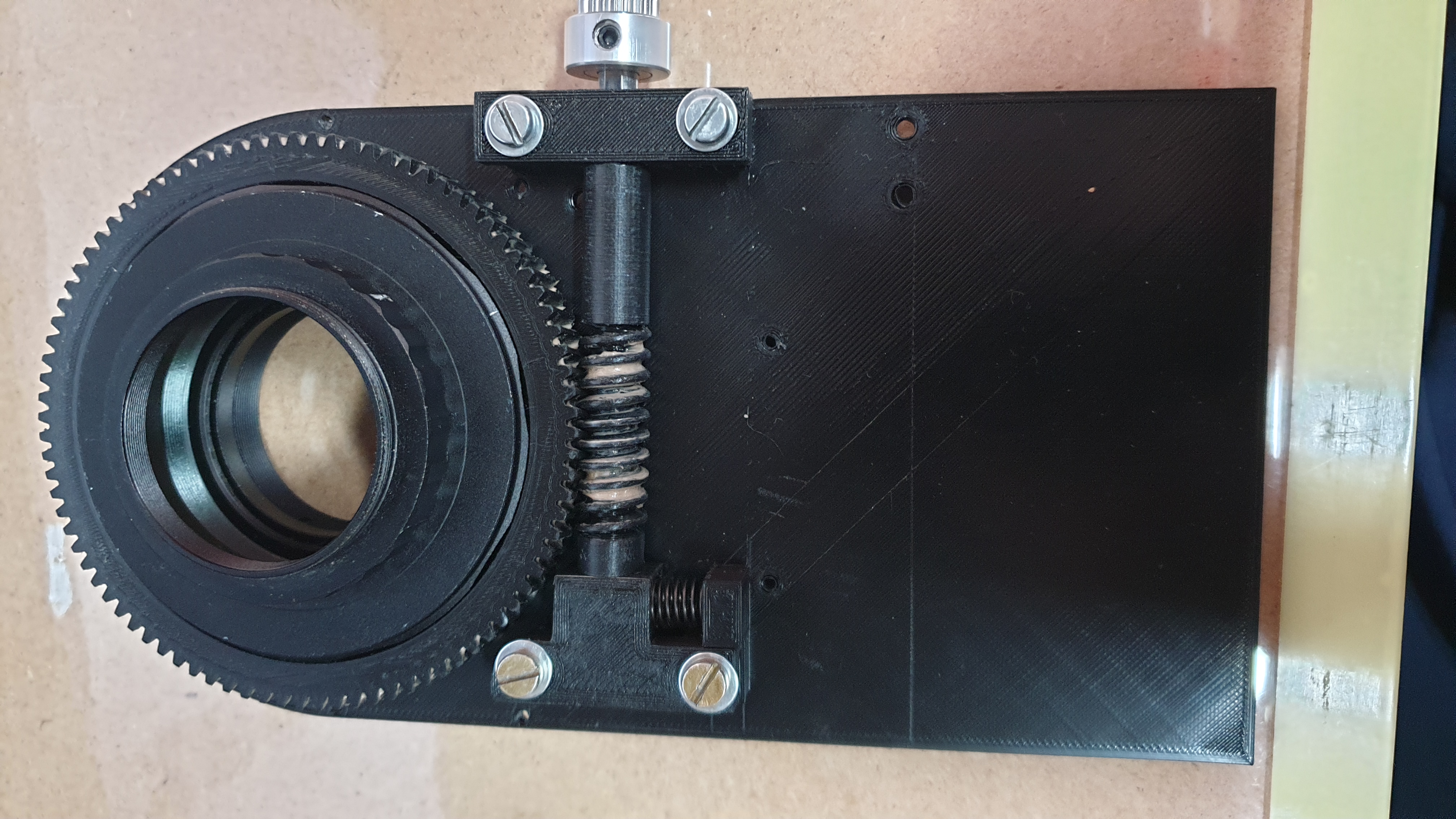

Retour à la planche à dessin pour remplacé le système avec courroie et une vis sans fin imprimée en 3D

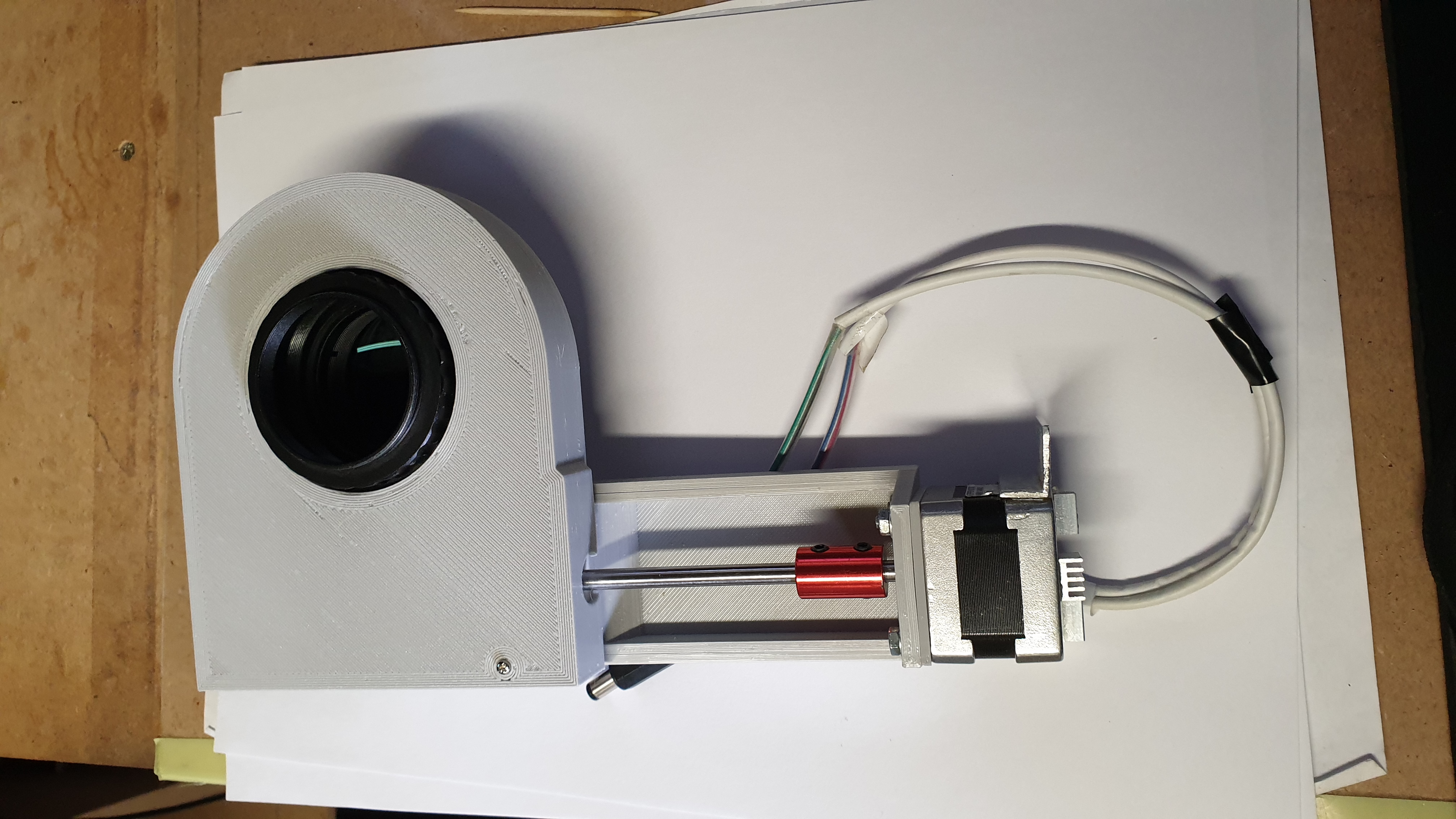

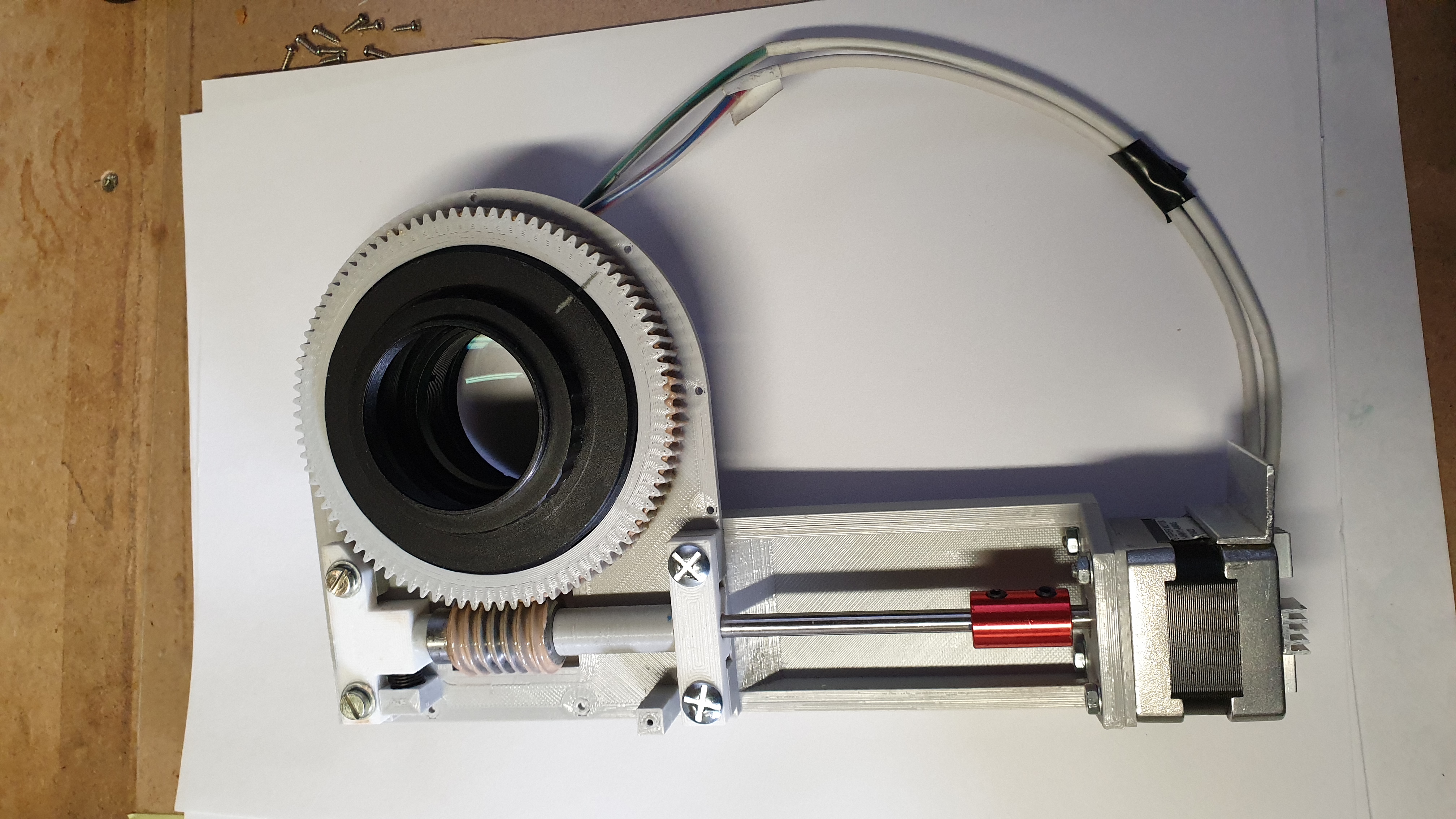

Par un montage plus direct

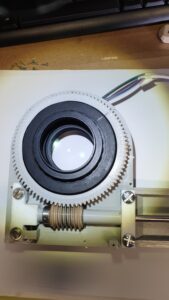

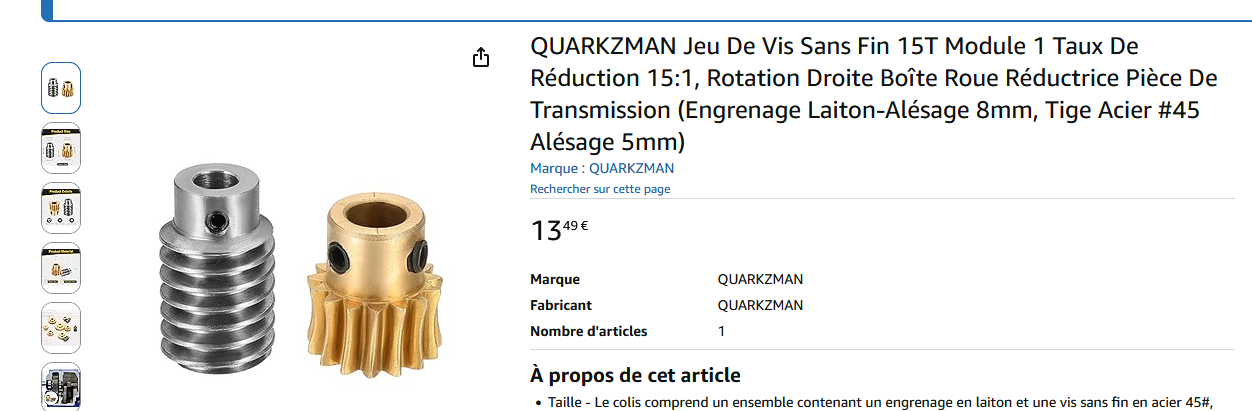

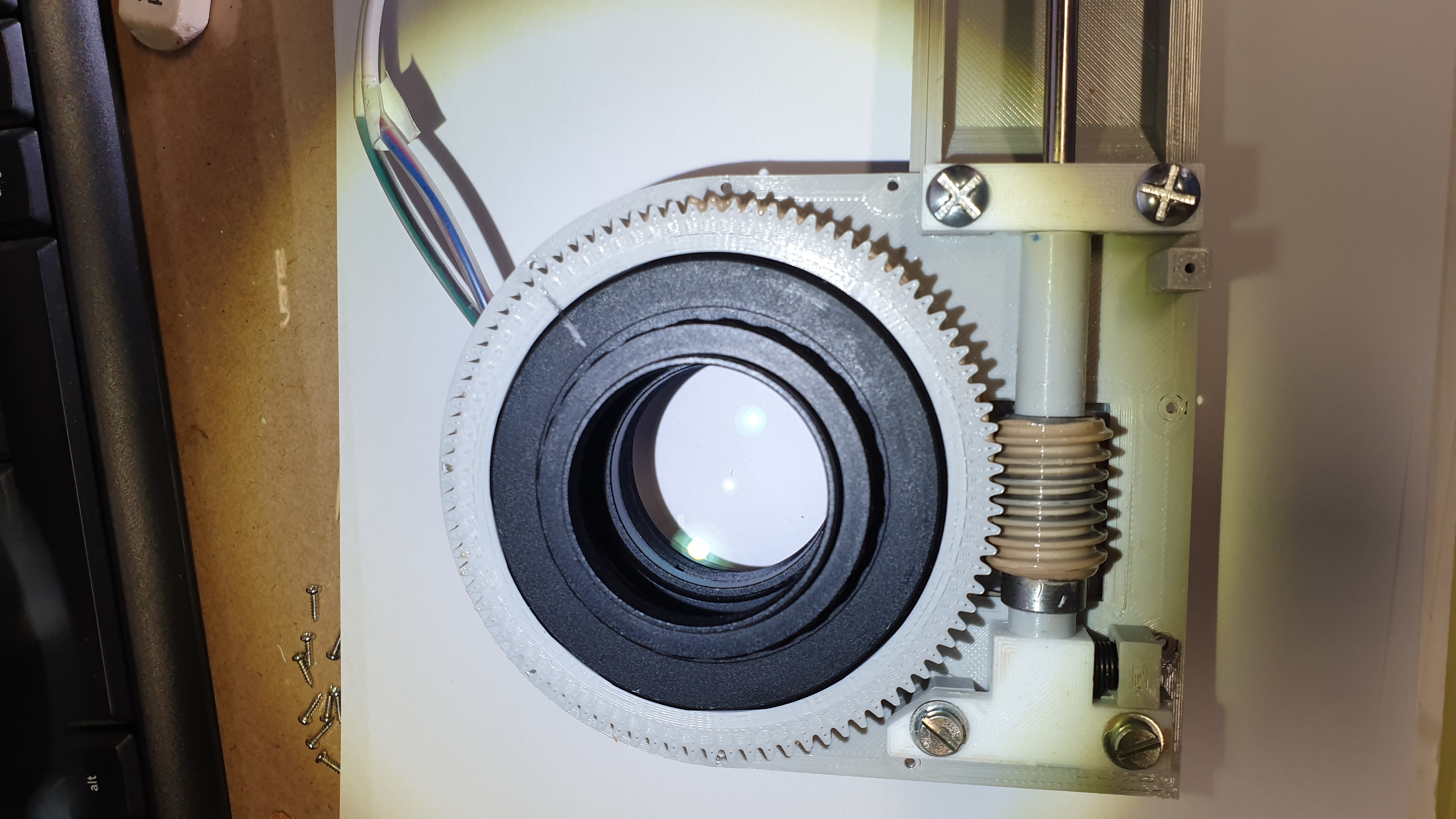

L’imprimante 3D est maintenant montée avec du fil PETG, au lieu du PLA utilisé pour le premier modèle qui est un peu moins solide et endurant mécaniquement parlant.La vis sans fin n’est plus imprimée, mais j’ai plutôt utilisé une vis en acier

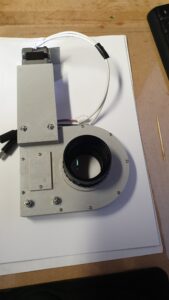

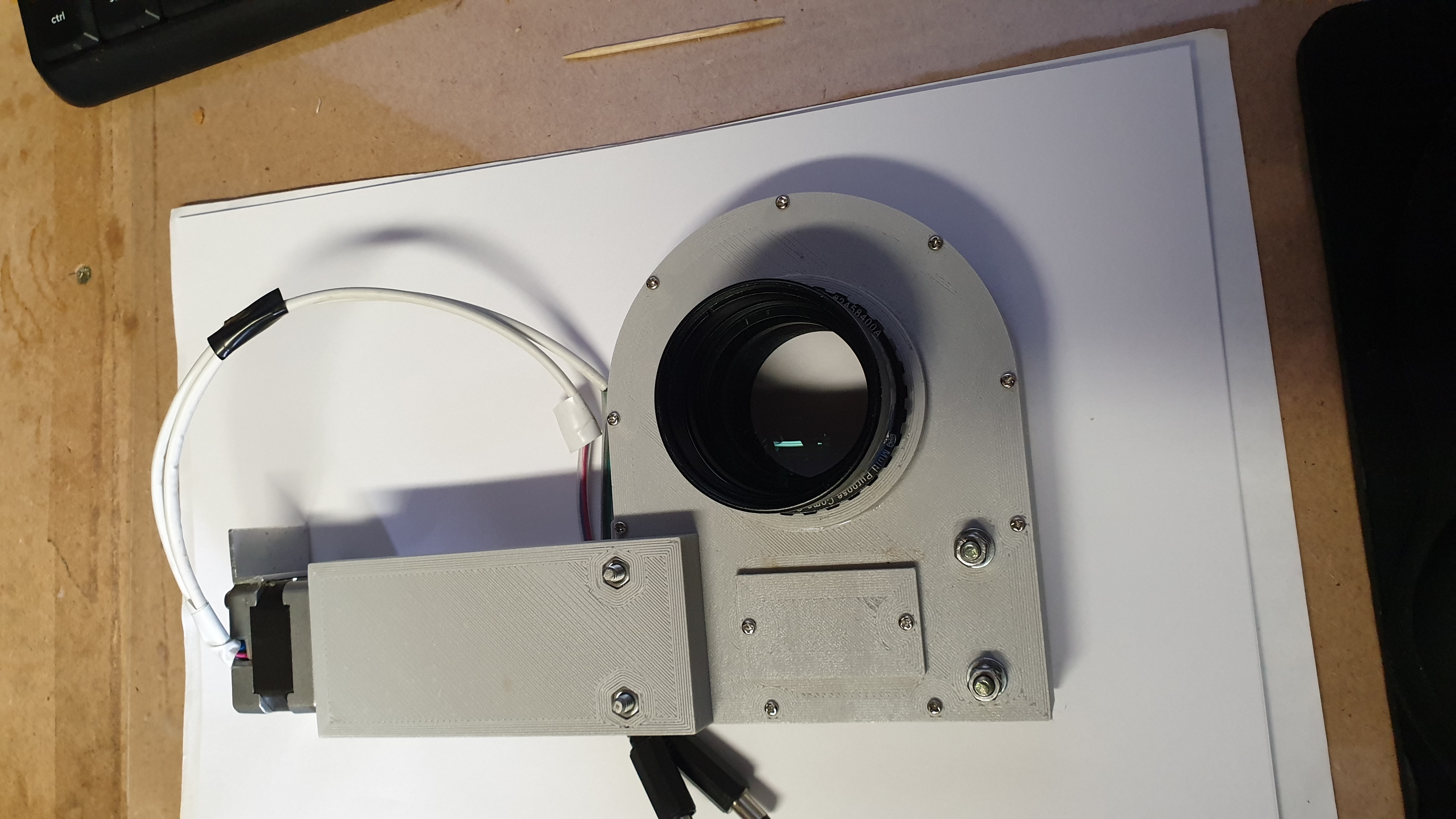

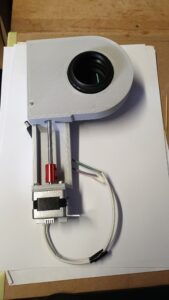

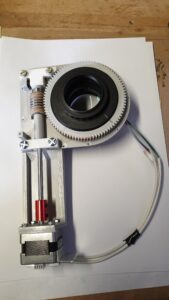

Après quelques sessions photos le tout fonctionne très bien, et le réglage « Backlash » réglé à « o »…

N.I.N.A se charge de la rotation sans problème.

Richard Hendrick
