Voici un nouveau jou-jou solaire.
L’optique est de type newton, mais sans aluminure. L’image est renvoyée par réflexion vitreuse vers le secondaire. Le reste est diffusé à l’arrière du miroir qui est dépoli. On est dans la catégorie « Herschell ».
Diamètre: 250mm

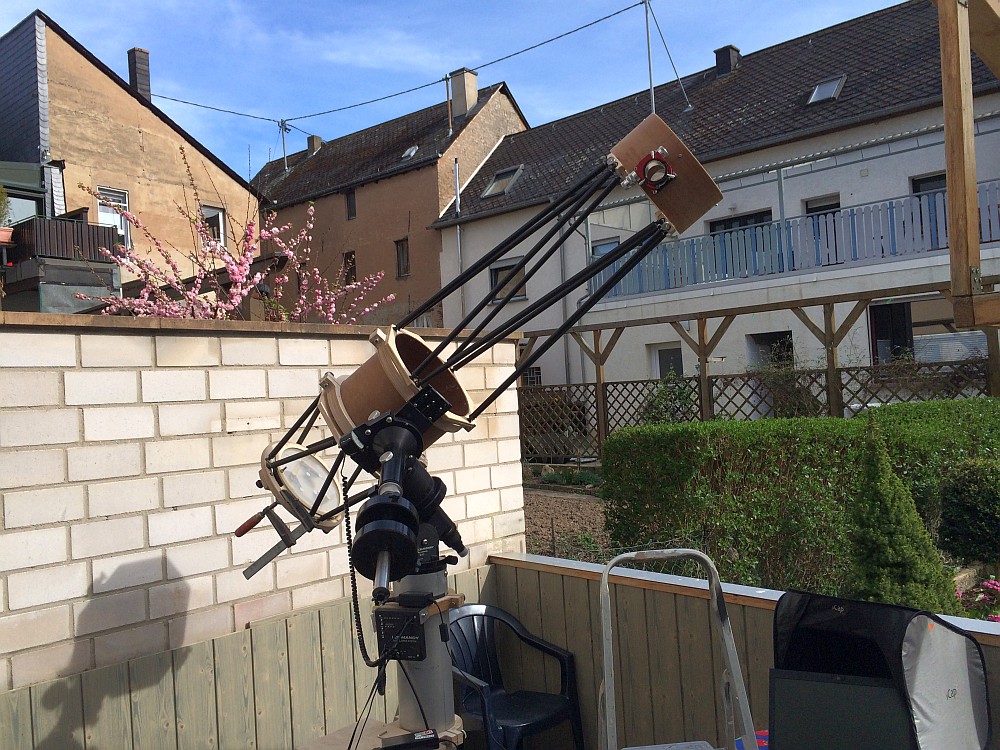

Pour minimiser la turbulence instrumentale, le tube est complètement ouvert.
Le secondaire d’origine est remplacé par une structure la plus fine et la plus ouverte possible.

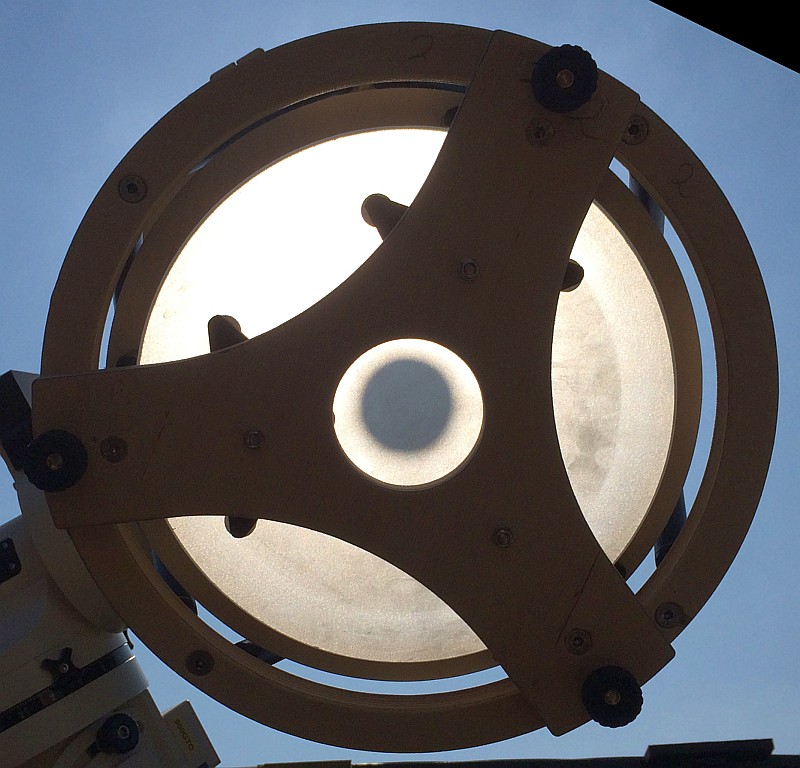

Support original du primaire:

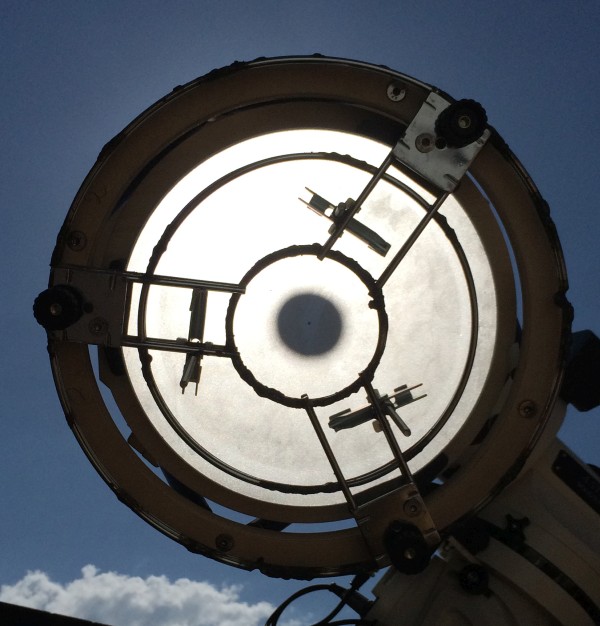

Nouveau support:

Il y a encore du travail d’optimisation, mais voici les premiers résultats. Les images sont capturées vers 18h00 heure locale.

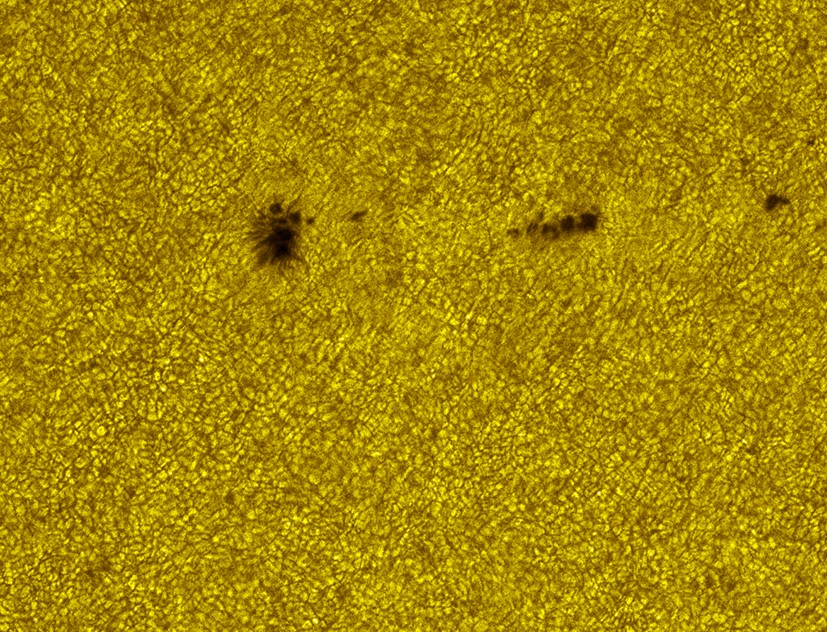

En solar continuum:

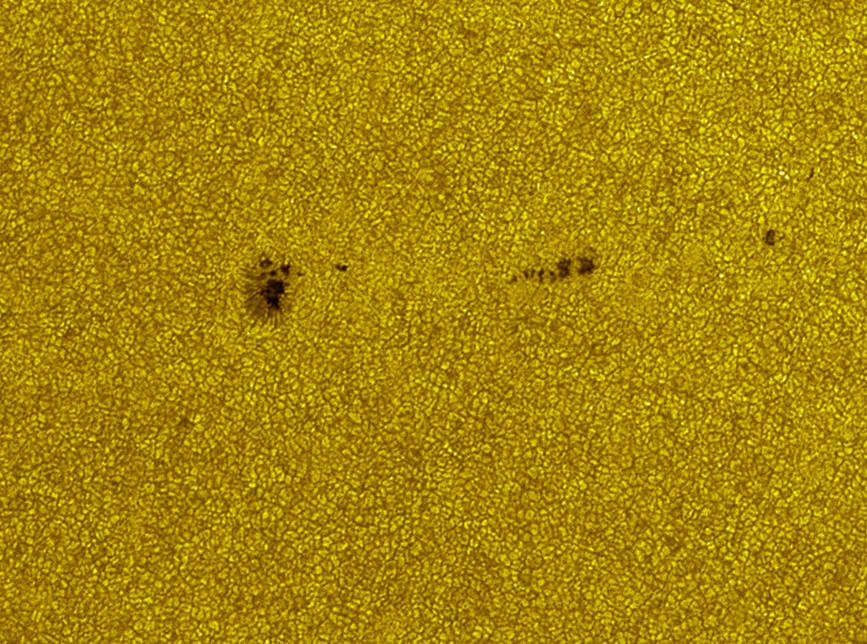

En IR pass 742nm:

Alexandre
2015-May-22
Herschell Newton
D250mm
F1750mm
Powermate x2.4
Solar spectrum or IR Pass 742 nm
Basler ACA1300
Stack of 12
